大荷重電動旋臂吊車 500kg-3000kg

大荷重電動旋臂吊車 500kg-3000kg

大荷重電動旋臂吊車 500kg-3000kg

JIB CRANE
立柱式旋臂吊車

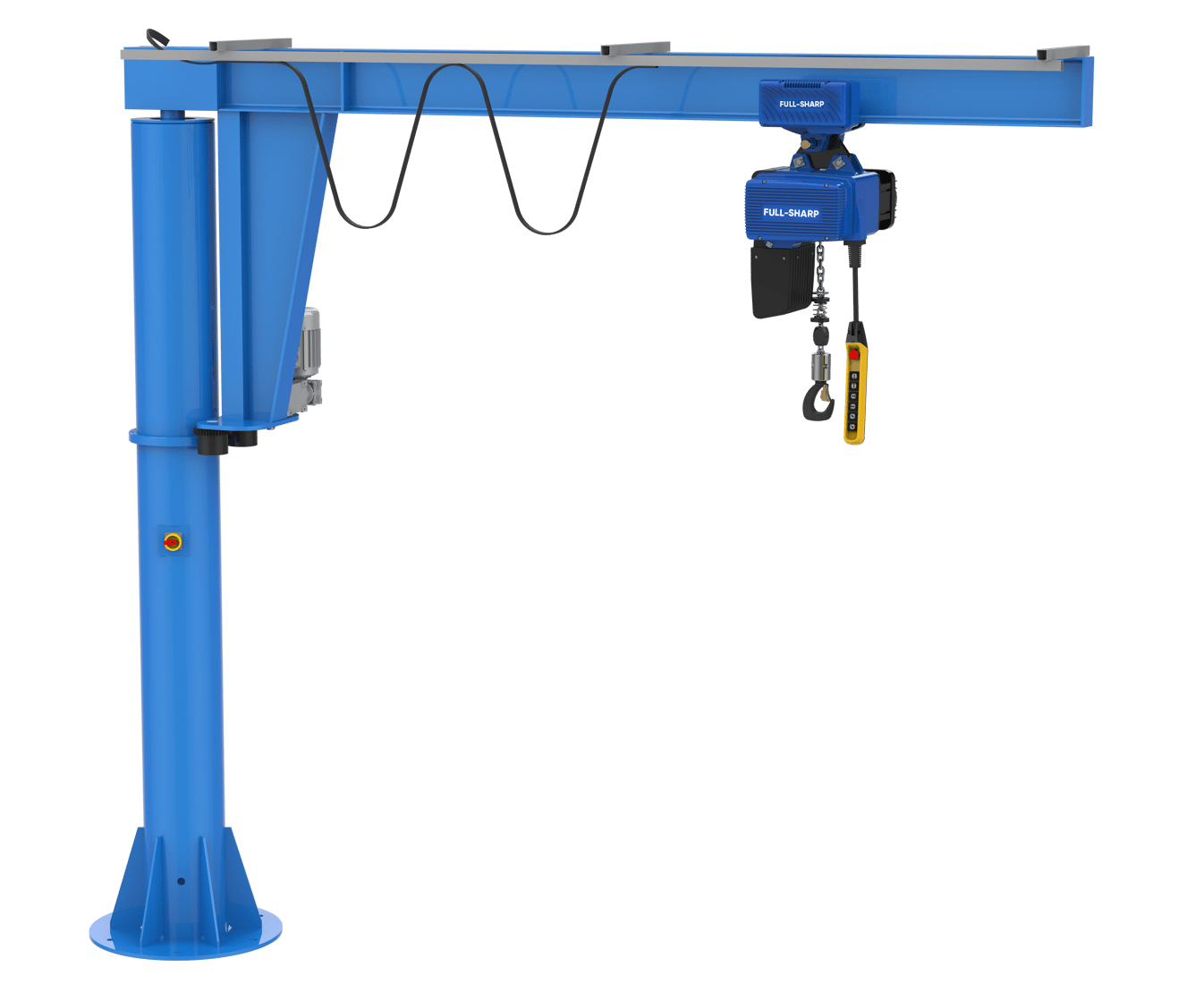

旋轉立柱吊車－主圖

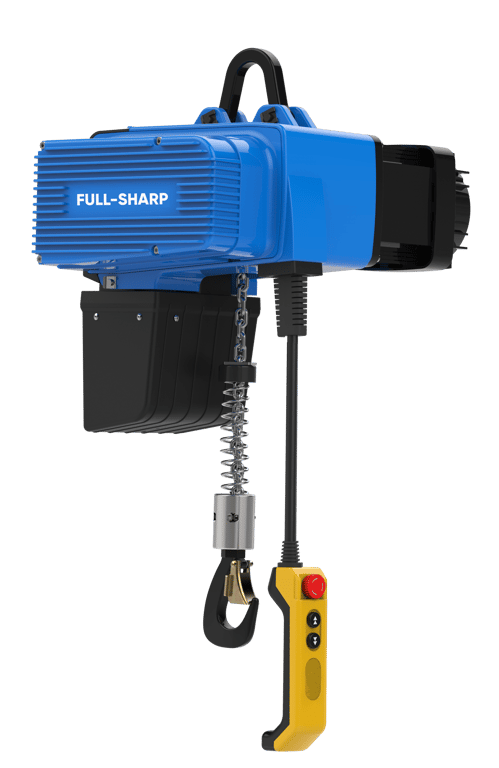

相容吊車機 1

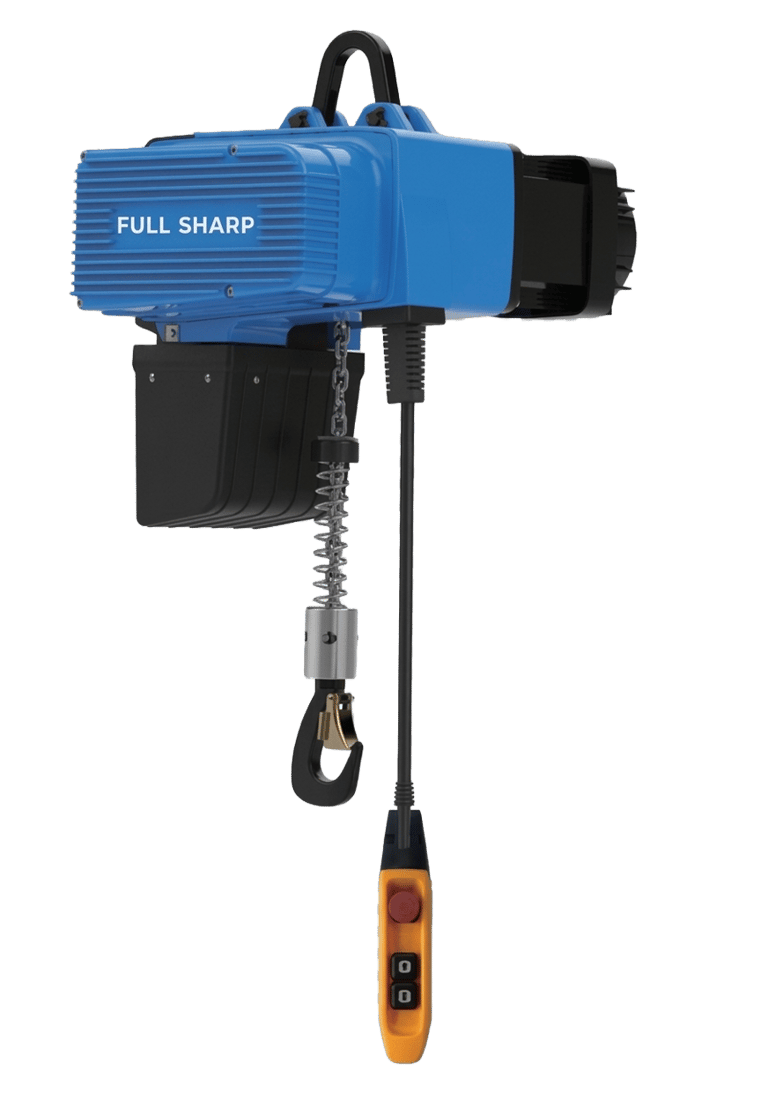

相容吊車機 2
適用吊車機型
智慧變頻電動旋轉旋臂吊車

最大荷重 3000kg，臂長可達 6 m

360° 旋轉，可加裝行程限位擋塊，手動操作輕鬆。可搭配折臂組成扇形作業範圍，更精準滿足物料搬運需求。

電動旋轉

控制旋臂左右旋轉動作；集電環確保旋臂轉至任何位置皆能持續供電。

變頻控制

可電動旋轉亦可手動旋轉，採用知名品牌旋轉馬達，落地安裝。依臂長與荷重決定是否需要施作基礎（預埋地腳螺栓）。

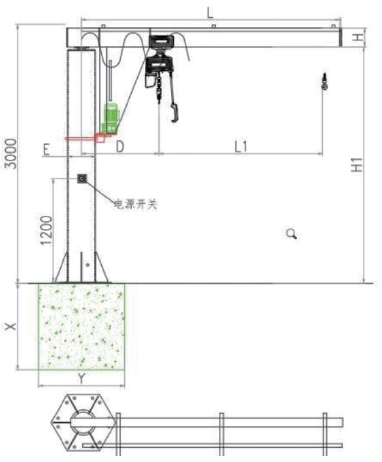

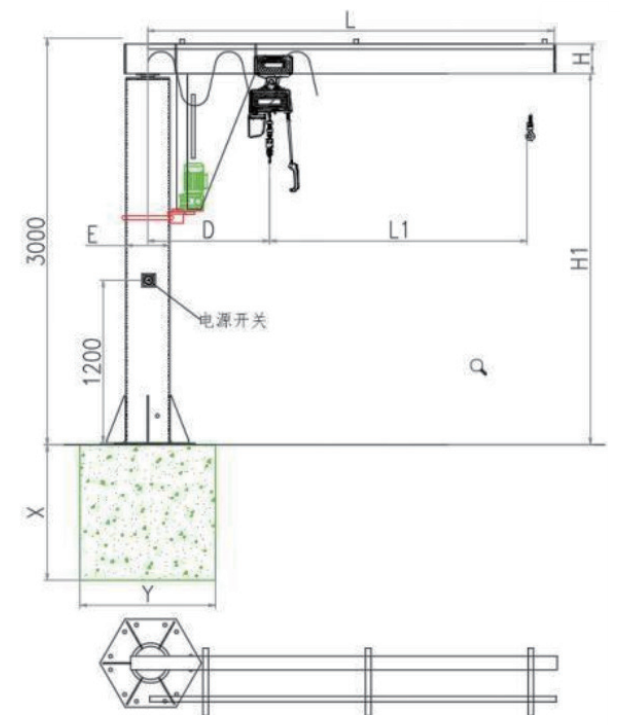

旋轉立柱吊車尺寸圖
規格表 — I 型鋼立柱式旋臂吊車
I 型鋼立柱式旋臂吊車
荷重 型號 H L E D L1 H1 X Y
500kgFS-JZB500-3-32203.0000ø325x109001950274010001000
FS-JZB500-4-32504.0000ø325x109002950271010001000
FS-JZB500-5-32805.0000ø377x1011003750268010001000
1000kgFS-JZB1000-3-32803.0000ø377x1010001850268010001000
FS-JZB1000-4-32804.0000ø377x1010002850268010001000
FS-JZB1000-5-33205.0000ø426x1011003650265010001000
2000kgFS-JZB2000-3-33203.0000ø426x1011001700264010001000
FS-JZB2000-4-33204.0000ø426x1011002700264012001200
FS-JZB2000-5-3300+1505.0000ø426x1012502550255012001200
3000kgFS-JZB3000-3-3300+1503.0000ø530x1012501550255012001200
FS-JZB3000-4-3300+1504.0000ø530x1012502550255015001500
FS-JZB3000-5-34000+2005.0000ø630x1012503500240015001500

* 實際尺寸以最終確認為準。

荷重 500kg
FS-JZB500-3-3
H220
L3.0000
Eø325x10
D900
L11950
H12740
X1000
Y1000
FS-JZB500-4-3
H250
L4.0000
Eø325x10
D900
L12950
H12710
X1000
Y1000
FS-JZB500-5-3
H280
L5.0000
Eø377x10
D1100
L13750
H12680
X1000
Y1000
荷重 1000kg
FS-JZB1000-3-3
H280
L3.0000
Eø377x10
D1000
L11850
H12680
X1000
Y1000
FS-JZB1000-4-3
H280
L4.0000
Eø377x10
D1000
L12850
H12680
X1000
Y1000
FS-JZB1000-5-3
H320
L5.0000
Eø426x10
D1100
L13650
H12650
X1000
Y1000
荷重 2000kg
FS-JZB2000-3-3
H320
L3.0000
Eø426x10
D1100
L11700
H12640
X1000
Y1000
FS-JZB2000-4-3
H320
L4.0000
Eø426x10
D1100
L12700
H12640
X1200
Y1200
FS-JZB2000-5-3
H300+150
L5.0000
Eø426x10
D1250
L12550
H12550
X1200
Y1200
荷重 3000kg
FS-JZB3000-3-3
H300+150
L3.0000
Eø530x10
D1250
L11550
H12550
X1200
Y1200
FS-JZB3000-4-3
H300+150
L4.0000
Eø530x10
D1250
L12550
H12550
X1500
Y1500
FS-JZB3000-5-3
H4000+200
L5.0000
Eø630x10
D1250
L13500
H12400
X1500
Y1500
FULLSHARP | 多項專利，台灣研發製造 | www.fullsharp.com.tw
