懸浮吊臂,用於 CNC 機台吊掛模具與胚料

為 CNC 機台換模、裝夾胚料是吃力的工作,而且每個班次都要重複多次。鋼製模具動輒數十公斤,夾頭又位於機台深處,作業人員得一邊撐住重物、一邊對準位置,很容易腰痠背痛,也常撞到機台。

鋒碩在機台旁安裝懸浮吊臂,搭配無段升降的氣動平衡吊車。旋臂繞立柱轉動即可伸到機台上方,荷重在任何高度都能穩定保持,作業人員只需單手引導模具到定位,再鬆開即可。

懸浮吊臂,用於 CNC 機台吊掛模具與胚料

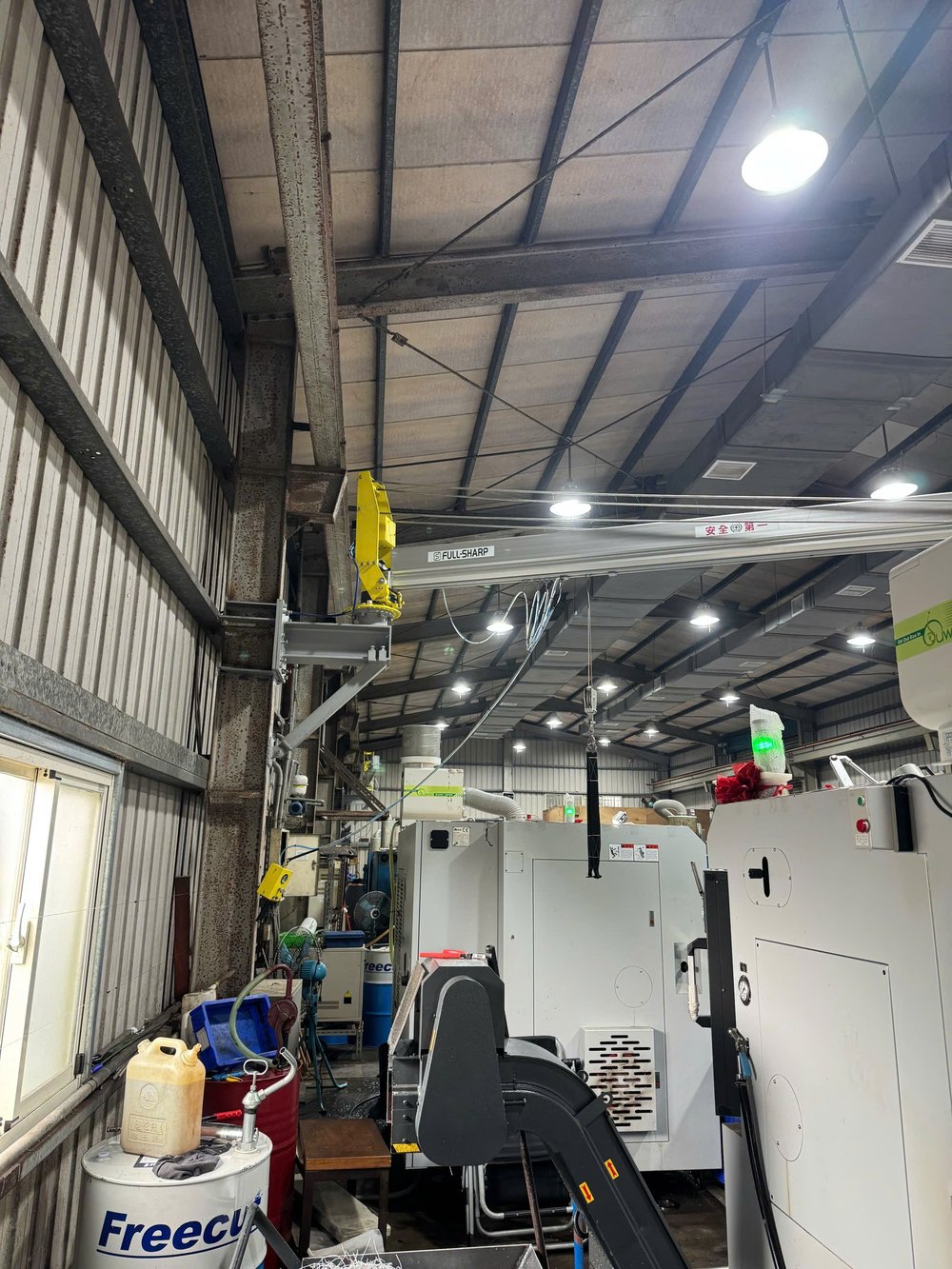

懸浮吊臂設置於 CNC 機台旁,正吊起模具準備送上機台。

安裝設備

  • 鋼製立柱:以膨脹螺栓固定於混凝土基礎,亦可採壁掛支架或直接固定於機台本體。
  • 旋臂:可於 180 至 360 度範圍內轉動,作業半徑依 CNC 機台之間的距離規劃。
  • 氣動平衡吊車:無段升降,在行程內任何高度都能停止並穩定保持荷重。
  • 專用吊具:吊鉤、夾具、電磁吸盤或真空吸盤,依模具與胚料外形選配。
  • 三點組合(過濾、調壓、給油)與安全閥:處理供氣品質,並在壓縮空氣中斷時防止荷重掉落。

主要規格

旋臂旋轉角度180 至 360 度
動力來源壓縮空氣

為工廠帶來的效益

適合加工環境

全程以壓縮空氣驅動,在切削油與金屬粉屑環境中也能穩定運作。

放模不碰撞

無段變速可將模具緩緩降入夾頭或虎鉗,準確定位。

提高稼動率

縮短換模與裝夾時間,增加每個班次的有效加工時數。

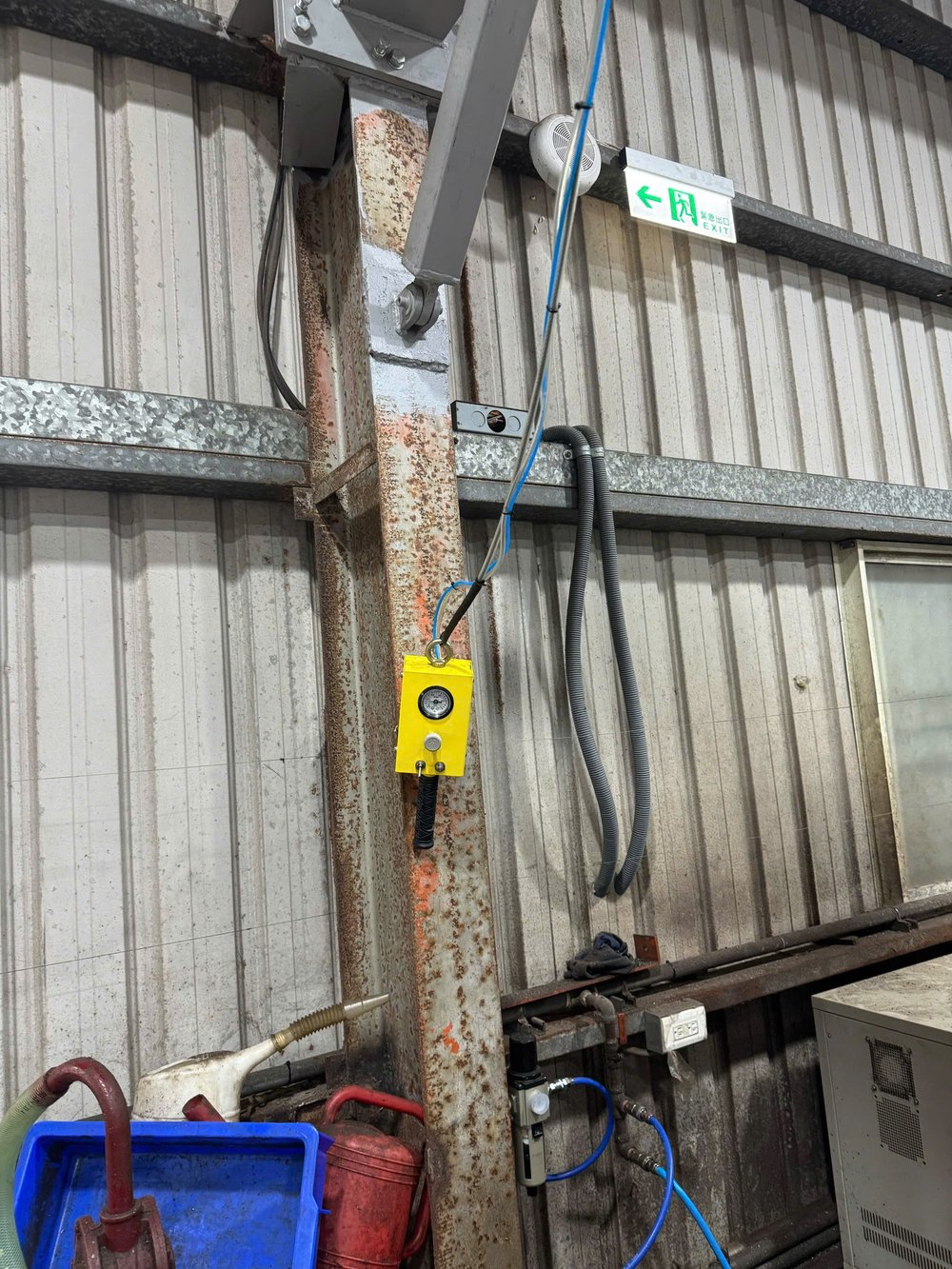

現場安裝實照

點擊圖片可放大檢視,相簿共 2 張現場實拍照片。

適用場合

  • CNC 車床、銑床的換模與治具更換
  • 將鋼料、鋁料、鑄件胚料吊上夾頭與工作台
  • 精密機械加工廠與模具廠
  • 需定期拆裝模具的射出成型機、沖床區

相關產品與案例

為您的工廠規劃安裝方案

鋒碩會量測模具重量、機台間距與天花板高度,確認作業半徑與起吊荷重。技術人員依模具種類設計專用吊具,並規劃立柱基礎位置,接著施工、試車並提供到府保固服務。
