KBK 500kg 輕型軌道搭配伺服吊車,用於 CNC 上下料與換模

CNC 機台排成一列時,每一台都需要吊運胚料與更換模具。若每台各裝一支旋臂吊車,既佔空間又增加成本;改用堆高機穿梭於機台之間,又會佔用走道。

鋒碩施工安裝沿整排機台配置的荷重 500 kg 天花板吊掛式 KBK 軌道,並吊掛伺服吊車。軌道內的滾珠台車推動輕巧,伺服吊車無段升降、定位精準,模具與胚料都能平穩送入夾頭,不會碰撞。

KBK 500 kg 輕型軌道搭配伺服吊車,用於 CNC 上下料與換模

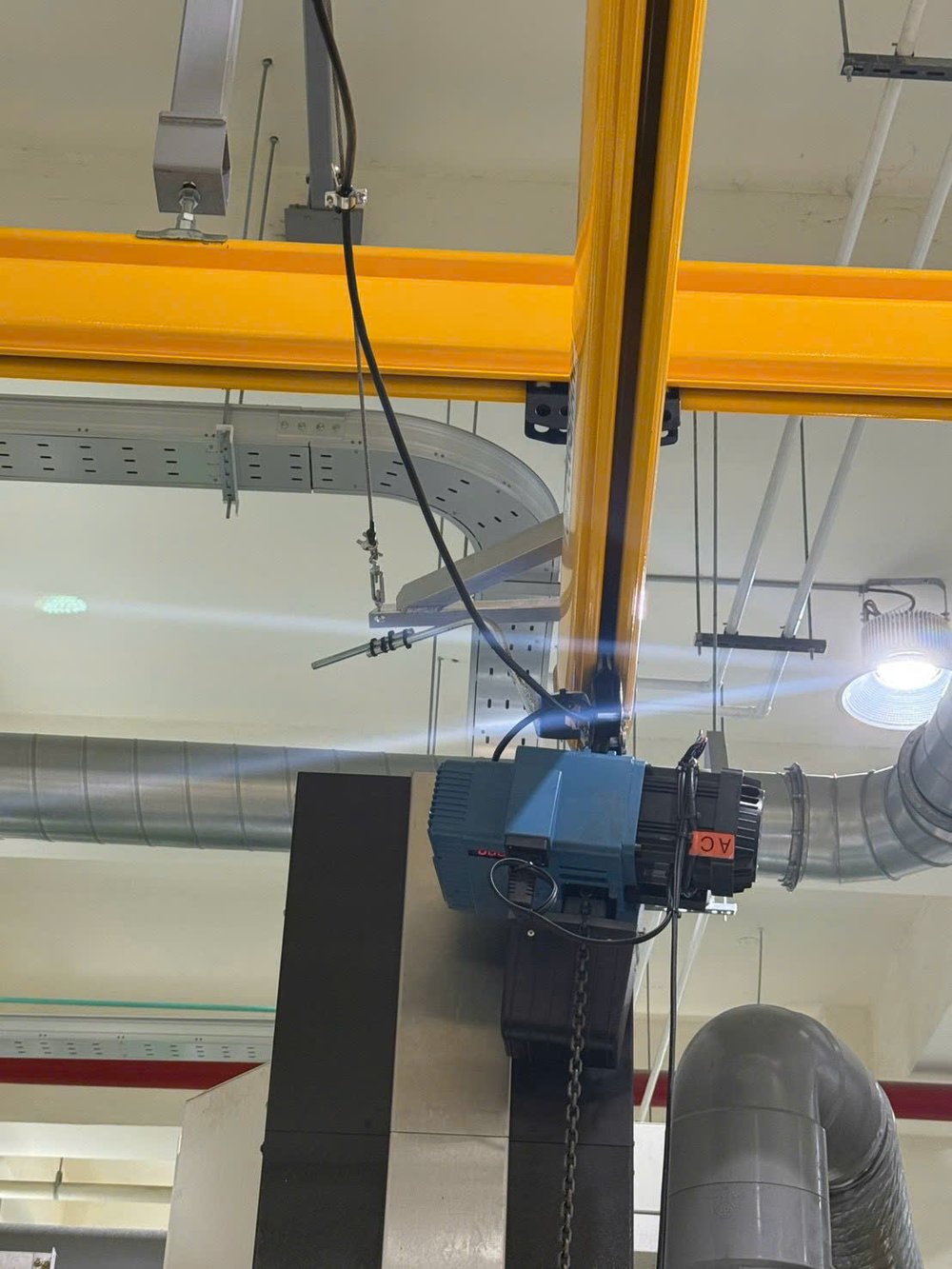

天花板吊掛式 KBK 500 kg 軌道搭配伺服吊車,沿整排 CNC 車床、銑床配置。

安裝設備

  • KBK 500 kg 軌道:鍍鋅鋼材、封閉式箱型斷面,依廠房長度以模組串接,日後擴充也很方便。
  • 吊桿與吊架:固定於屋頂C型鋼、結構樑上;若天花板無法承重,則另設獨立鋼構框架。
  • 軌道內滾珠台車:推動輕巧、磨耗少,沿 CNC 機台路線平順行走。
  • 伺服吊車:無段升降,速度平順,在任何高度都能精準停止並保持荷重。
  • 吊具與安全裝置:吊鉤、夾具、電磁吸盤或真空吸盤,並配有行程擋塊、極限開關與過載保護。

主要規格

KBK 軌道工作荷重500 kg
吊掛設備伺服吊車
安裝方式天花板吊掛,依路線以模組串接

為工廠帶來的效益

一條軌道服務多台機台

不必在每個工站各裝一支吊車,整排機台共用一套軌道系統。

精準定位

伺服吊車升降不抖動,模具與胚料準確放入夾頭、虎鉗,不會撞到機台。

走道保持暢通

軌道吊掛於天花板,地面淨空,堆高機與人員可在加工機之間自由通行。

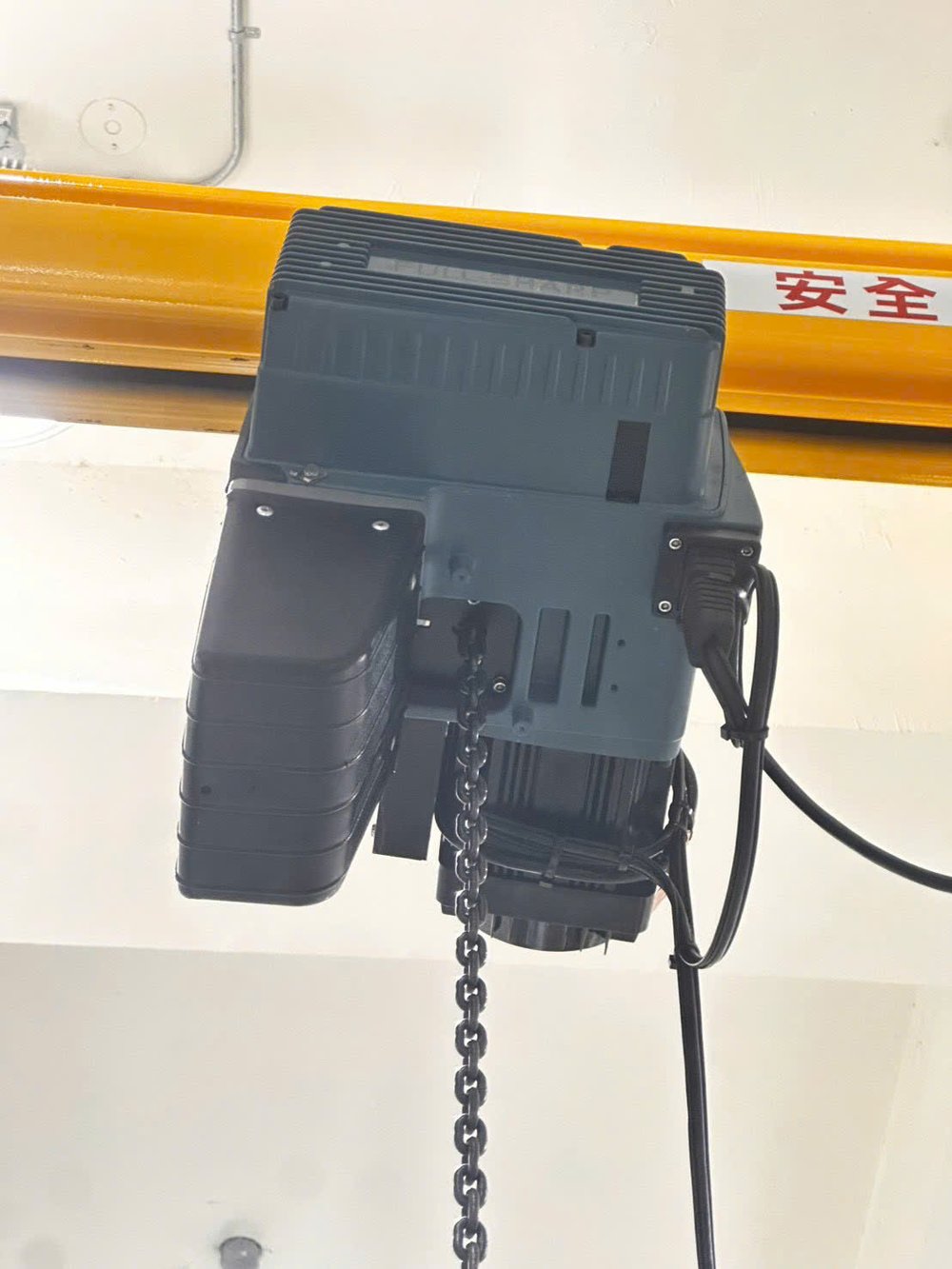

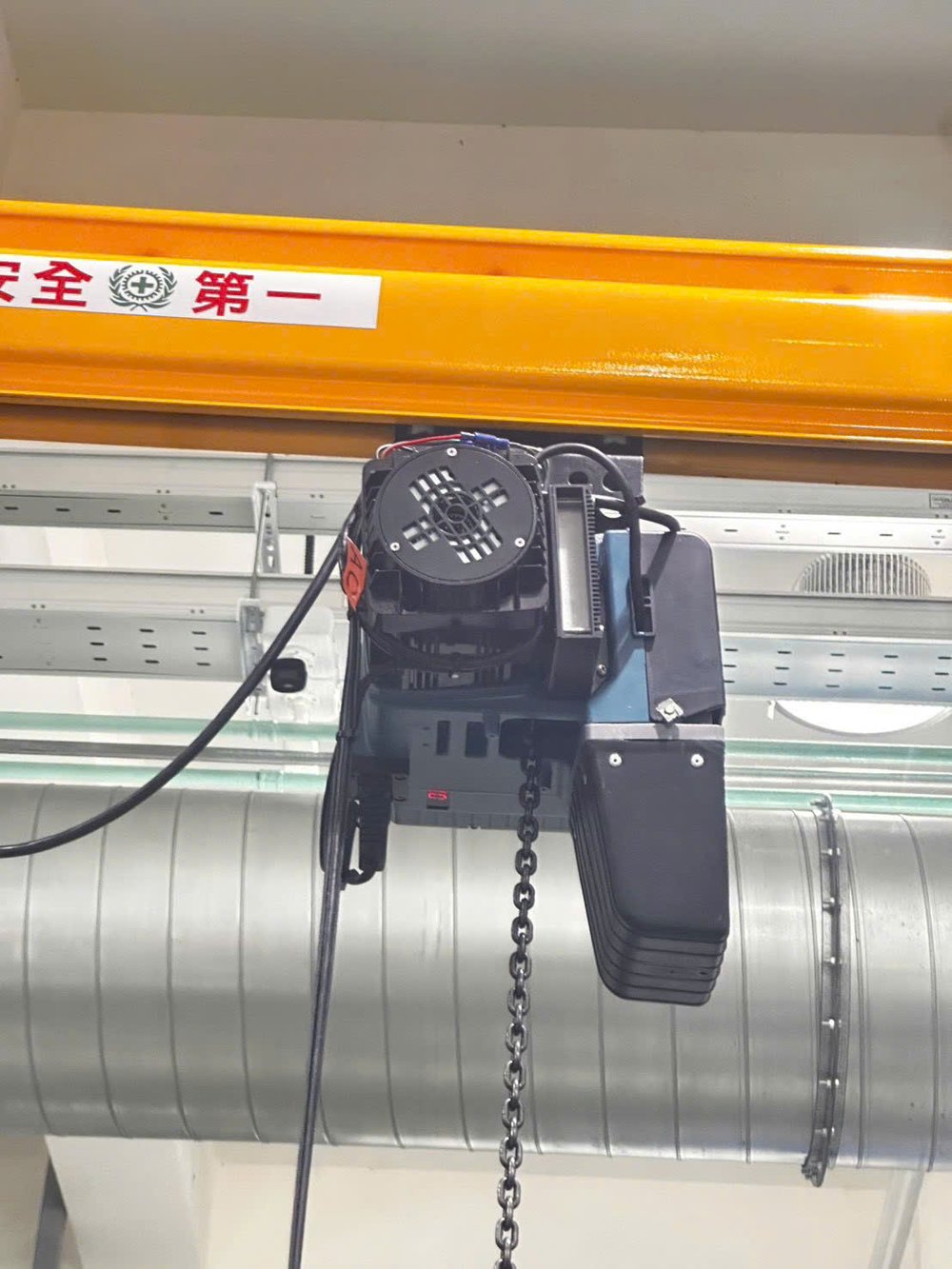

現場安裝實照

點擊圖片可放大檢視,相簿共 6 張現場實拍照片。

適用場合

  • 將鋼料、鋁料、鑄件胚料送上 CNC 車床與銑床
  • 加工中心、射出成型機、沖床的模具拆裝
  • 精密機械加工廠與模具廠
  • 機台排成一列、需頻繁重複吊運的產線
  • 檢驗、量測區及各工序間的胚料轉運

相關產品與案例

為您的工廠規劃安裝方案

鋒碩到廠勘查現場,量測天花板高度與機台排列長度,並檢查吊掛結構。技術人員會規劃軌道路線、吊點間距,並依實際模具重量選配伺服吊車,接著提供一條龍施工、試車與到府保固服務。
