500kg 軌道旋臂吊車搭配氣動真空吸盤,將鋼板從料架送到切割機

3000 × 1500 mm 的鋼板堆放在雷射切割機旁的多層料架上。每次切割都要把鋼板從料架抽出、放上機台;以人工作業不僅速度慢、容易刮傷板材,板材又大又重時更有安全疑慮。

鋒碩在料架與切割機之間安裝500 kg 軌道旋臂吊車,搭配 COMEUP 電動吊車與氣動真空吸盤治具吸取鋼板。作業人員在料架上吸住鋼板、吊起後轉動旋臂,即可直接放上切割機台。

500 kg 軌道旋臂吊車搭配氣動真空吸盤治具,將鋼板從料架送上切割機

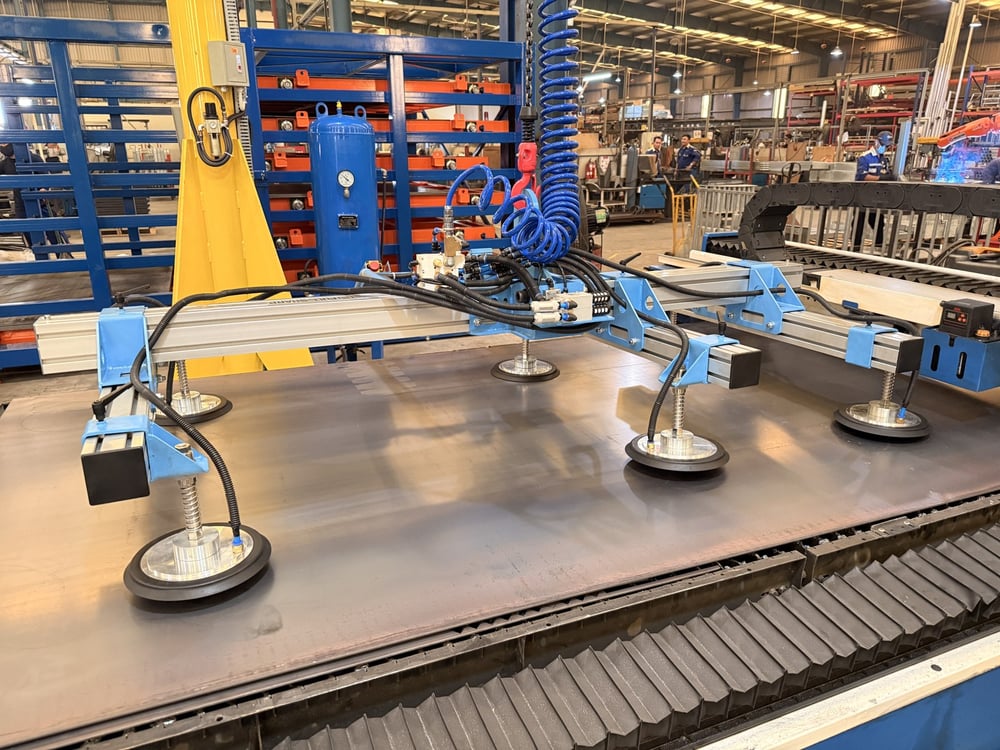

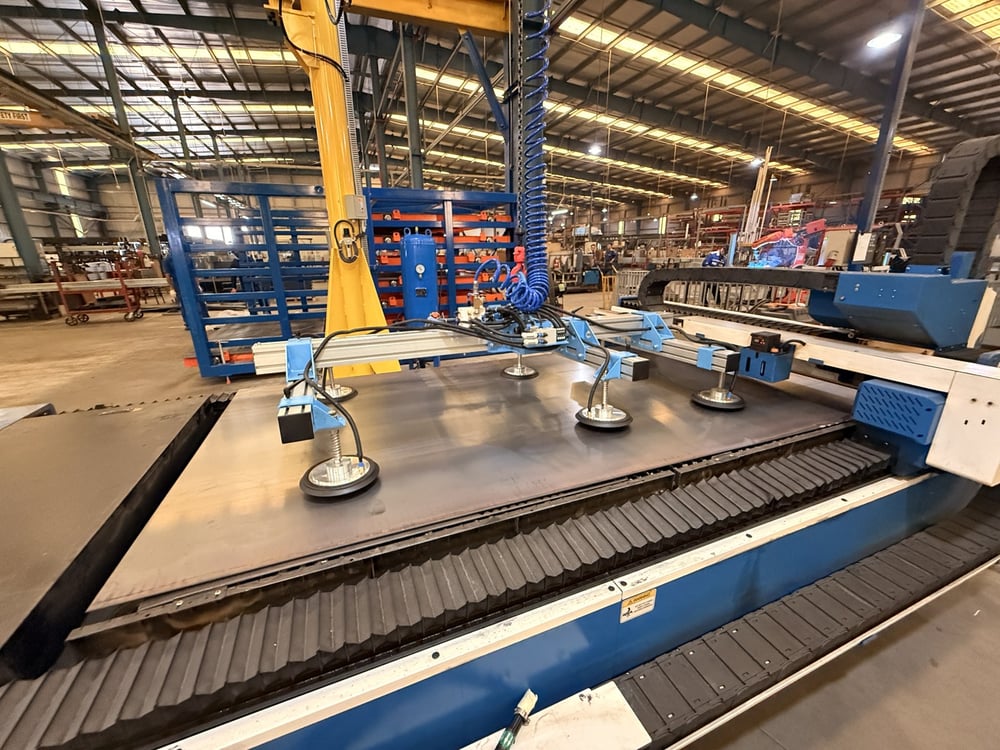

500 kg 軌道旋臂吊車設置於鋼板料架與雷射切割機之間。

安裝設備

  • 500 kg 軌道旋臂吊車:立柱式設計,底座以螺栓固定於地面,旋臂軌道荷重 500 kg,作業範圍涵蓋鋼板料架與切割機台。
  • COMEUP 電動吊車:升降平穩,沿旋臂軌道移動,並附螺旋氣管為真空吸盤供氣。

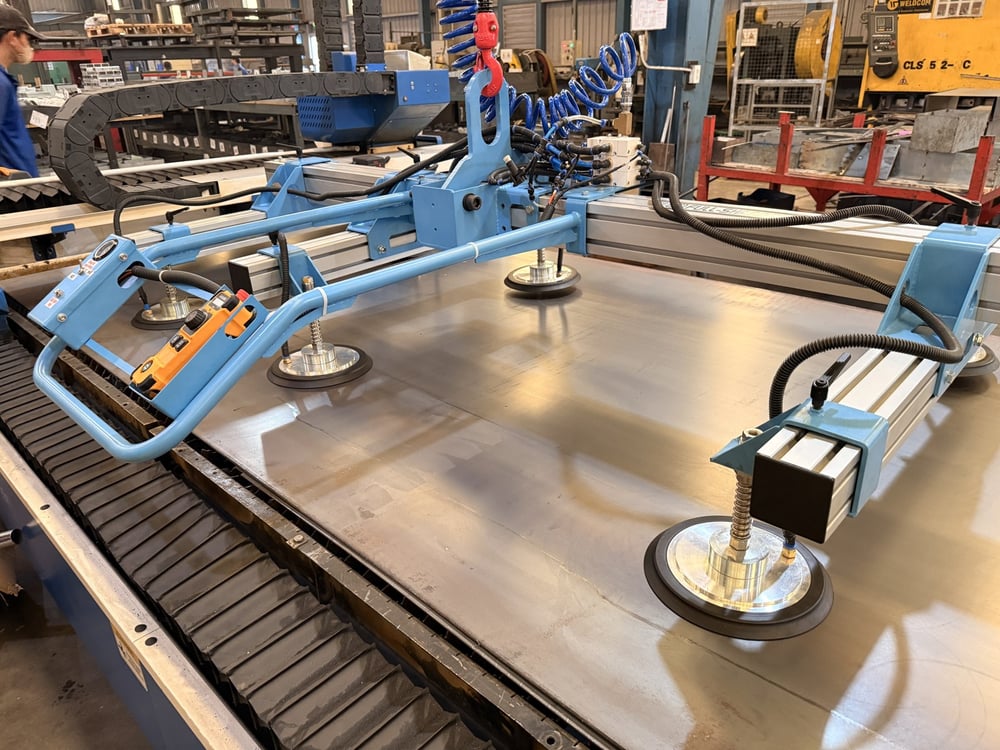

  • 氣動真空吸盤治具:以壓縮空氣產生真空,鋁製框架搭配多組彈簧吸盤,附儲氣筒與真空錶,於握把上即可遙控操作。

主要規格

吊臂荷重500 kg
吊車COMEUP 電動吊車
吸盤治具氣動真空式,荷重 400 kg
板材尺寸3000 × 1500 mm
作業範圍由鋼板料架送至雷射切割機

為工廠帶來的效益

直接從料架取板

吸盤治具可伸入料架各層取板,不必人工抽板,也不需動用堆高機。

板材平整不刮傷

多組吸盤平均支撐整片鋼板,搭配儲氣筒維持真空穩定。

一人即可作業

吸取、吊起、旋轉到放上切割機,只需一名作業人員。

現場安裝實照

點擊圖片可放大檢視,相簿共 5 張現場實拍照片。

適用場合

  • 設有多層板材料架的雷射切割廠
  • 為 CNC 切割機供應鋼板、不鏽鋼板、鋁板
  • 需逐層取板的金屬板材倉庫
  • 鋼構加工廠、機械製造廠
